소방설비기사 기계 실기 요점정리 자료와 합격수기는 글 아래를 참고해보십시오.

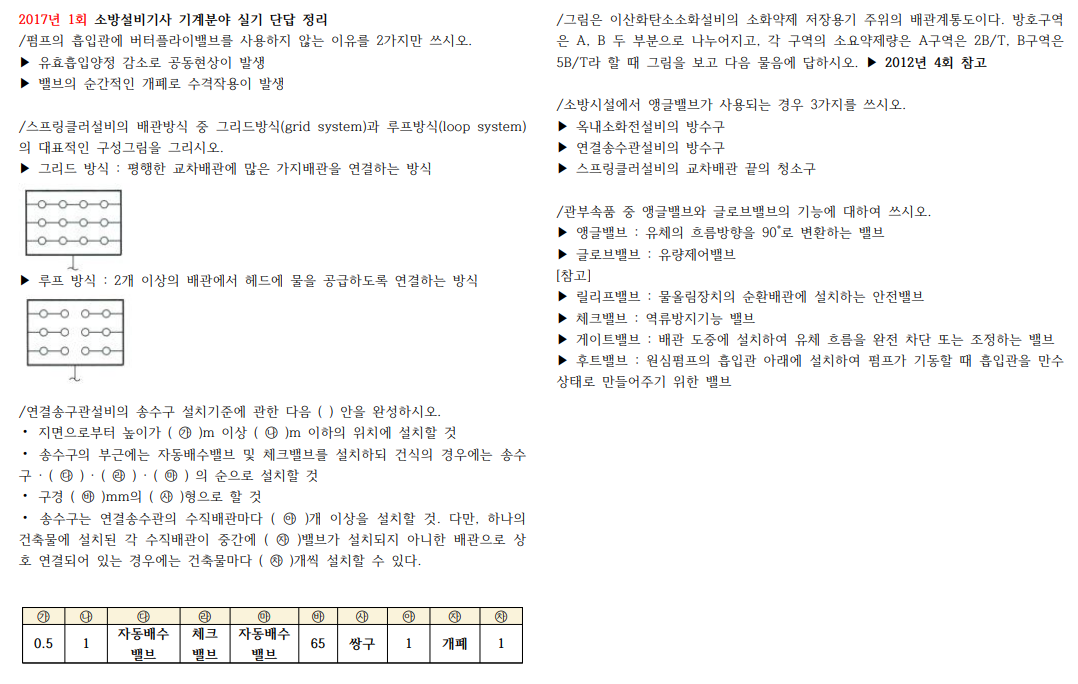

2017년 소방설비기사 기계 실기 단답정리
펌프의 흡입관에 버터플라이밸브를 사용하지 않는 이유를 2가지만 쓰시오.
▶ 유효흡입양정 감소로 공동현상이 발생
▶ 밸브의 순간적인 개폐로 수격작용이 발생
스프링클러설비의 배관방식 중 그리드방식(grid system)과 루프방식(loop system)의 대표적인 구성그림을 그리시오.
▶ 그리드 방식 : 평행한 교차배관에 많은 가지배관을 연결하는 방식
▶ 루프 방식 : 2개 이상의 배관에서 헤드에 물을 공급하도록 연결하는 방식
연결송구관설비의 송수구 설치기준에 관한 다음 ( ) 안을 완성하시오.
⦁ 지면으로부터 높이가 ( ㉮ )m 이상 ( ㉯ )m 이하의 위치에 설치할 것
⦁ 송수구의 부근에는 자동배수밸브 및 체크밸브를 설치하되 건식의 경우에는 송수구 · ( ㉰ ) · ( ㉱ ) · ( ㉲ ) 의 순으로 설치할 것
⦁ 구경 ( ㉳ )mm의 ( ㉴ )형으로 할 것
⦁ 송수구는 연결송수관의 수직배관마다 ( ㉵ )개 이상을 설치할 것. 다만, 하나의 건축물에 설치된 각 수직배관이 중간에 ( ㉶ )밸브가 설치되지 아니한 배관으로 상호 연결되어 있는 경우에는 건축물마다 ( ㉷ )개씩 설치할 수 있다.
| ㉮ | ㉯ | ㉰ | ㉱ | ㉲ | ㉳ | ㉴ | ㉵ | ㉶ | ㉷ |
| 0.5 | 1 | 자동배수밸브 | 체크밸브 | 자동배수밸브 | 65 | 쌍구 | 1 | 개폐 | 1 |
그림은 이산화탄소소화설비의 소화약제 저장용기 주위의 배관계통도이다. 방호구역은 A, B 두 부분으로 나누어지고, 각 구역의 소요약제량은 A구역은 2B/T, B구역은 5B/T라 할 때 그림을 보고 다음 물음에 답하시오. ▶ 2012년 4회 참고
소방시설에서 앵글밸브가 사용되는 경우 3가지를 쓰시오.
▶ 옥내소화전설비의 방수구
▶ 연결송수관설비의 방수구
▶ 스프링클러설비의 교차배관 끝의 청소구
관부속품 중 앵글밸브와 글로브밸브의 기능에 대하여 쓰시오.
▶ 앵글밸브 : 유체의 흐름방향을 90°로 변환하는 밸브
▶ 글로브밸브 : 유량제어밸브
[참고]
▶ 릴리프밸브 : 물올림장치의 순환배관에 설치하는 안전밸브
▶ 체크밸브 : 역류방지기능 밸브
▶ 게이트밸브 : 배관 도중에 설치하여 유체 흐름을 완전 차단 또는 조정하는 밸브
▶ 후드밸브 : 원심펌프의 흡입관 아래에 설치하여 펌프가 기동할 때 흡입관을 만수상태로 만들어주기 위한 밸브

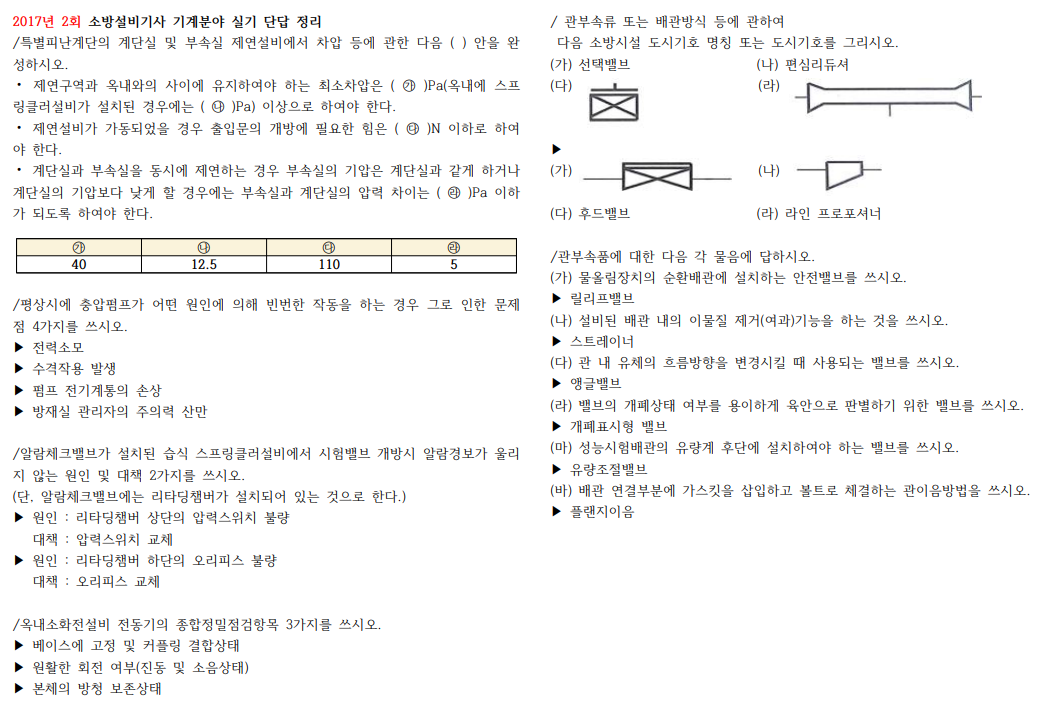

특별피난계단의 계단실 및 부속실 제연설비에서 차압 등에 관한 다음 ( ) 안을 완성하시오.
⦁ 제연구역과 옥내와의 사이에 유지하여야 하는 최소차압은 ( ㉮ )Pa(옥내에 스프링클러설비가 설치된 경우에는 ( ㉯ )Pa) 이상으로 하여야 한다.
⦁ 제연설비가 가동되었을 경우 출입문의 개방에 필요한 힘은 ( ㉰ )N 이하로 하여야 한다.
⦁ 계단실과 부속실을 동시에 제연하는 경우 부속실의 기압은 계단실과 같게 하거나 계단실의 기압보다 낮게 할 경우에는 부속실과 계단실의 압력 차이는 ( ㉱ )Pa 이하가 되도록 하여야 한다.
| ㉮ | ㉯ | ㉰ | ㉱ |
| 40 | 12.5 | 110 | 5 |
평상시에 충압펌프가 어떤 원인에 의해 빈번한 작동을 하는 경우 그로 인한 문제점 4가지를 쓰시오.
▶ 전력소모
▶ 수격작용 발생
▶ 펌프 전기계통의 손상
▶ 방재실 관리자의 주의력 산만
알람체크밸브가 설치된 습식 스프링클러설비에서 시험밸브 개방시 알람경보가 울리지 않는 원인 및 대책 2가지를 쓰시오.(단, 알람체크밸브에는 리타딩챔버가 설치되어 있는 것으로 한다.)
▶ 원인 : 리타딩챔버 상단의 압력스위치 불량
대책 : 압력스위치 교체
▶ 원인 : 리타딩챔버 하단의 오리피스 불량
대책 : 오리피스 교체
옥내소화전설비 전동기의 종합정밀점검항목 3가지를 쓰시오.
▶ 베이스에 고정 및 커플링 결합상태
▶ 원활한 회전 여부(진동 및 소음상태)
▶ 본체의 방청 보존상태
관부속류 또는 배관방식 등에 관하여
다음 소방시설 도시기호 명칭 또는 도시기호를 그리시오.
(가) 선택밸브 (나) 편심리듀셔 (다) (라)
▶
(가) (나) (다) 후드밸브 (라) 라인 프로포셔너
관부속품에 대한 다음 각 물음에 답하시오.
(가) 물올림장치의 순환배관에 설치하는 안전밸브를 쓰시오.
▶ 릴리프밸브
(나) 설비된 배관 내의 이물질 제거(여과)기능을 하는 것을 쓰시오.
▶ 스트레이너
(다) 관 내 유체의 흐름방향을 변경시킬 때 사용되는 밸브를 쓰시오.
▶ 앵글밸브
(라) 밸브의 개폐상태 여부를 용이하게 육안으로 판별하기 위한 밸브를 쓰시오.
▶ 개폐표시형 밸브
(마) 성능시험배관의 유량계 후단에 설치하여야 하는 밸브를 쓰시오.
▶ 유량조절밸브
(바) 배관 연결부분에 가스킷을 삽입하고 볼트로 체결하는 관이음방법을 쓰시오.
▶ 플랜지이음
미분무소화설비의 화재안전기준에 관한 다음 ( ) 안을 완성하시오.
“미분무”란 물만을 사용하여 소화하는 방식으로 최소설계압력에서 헤드로부터 방출되는 물의 입자 중 99%의 누적체적분포가 ( ㉮ ) 이하로 분무되고 ( ㉯ )급 화재에 적응성을 갖는 것을 말한다.
▶ ㉮ 400 ㉯ A, B, C
스프링클러설비에 사용되는 개방형 헤드와 폐쇄형 헤드의 차이점과 적용설비
| 구 분 | 개방형 헤드 | 폐쇄형 헤드 |
| 차이점 | 감열부가 없다 | 감열부가 있다 |
| 적용설비 | 일제살수식 스프링클러설비 | 습식스프링클러설비 건식스프링클러설비 준비작동식 스프링클러설비 |
다음 보기는 제연설비에서 제연구역을 구획하는 기준을 나열한 것이다.
㉮~㉲까지의 빈칸을 채우시오.
① 하나의 제연구역의 면적은 ( ㉮ ) 이내로 한다.
② 거실과 통로는 ( ㉯ )한다.
③ 통로상의 제연구역은 보행중심선의 길이가 ( ㉰ )를 초과하지 않아야 한다.
④ 하나의 제연구역은 직경 ( ㉱ ) 원 내에 들어갈 수 있도록 한다.
⑤ 하나의 제연구역은 ( ㉲ )개 이상의 층에 미치지 않도록 한다.
(단, 층의 구분이 불분명한 부분은 다른 부분과 별도로 제연구획할 것)
▶ ㉮ 1000
㉯ 상호제연구획 ㉰ 60m ㉱ 60m ㉲ 2개
피난설비 중 인명구조기구 종류 3가지만 쓰시오.
▶ 방열복
▶ 공기호흡기
▶ 인공소생기
다음 ( ) 안을 완성하시오.
성능시험배관의 유량계의 선단에는 ( )밸브를, 후단에는 ( )밸브를 설치할 것
▶ 개폐, 유량조절
분말소화설비에서 분말약제 저장용기와 연결·설치되는 정압작동장치에 대한 다음 각 물음에 답하시오.
(가) 정압작동장치의 설치목적은 무엇인지 쓰시오.
▶ 저장용기의 내부압력이 설정압력이 되었을 때 주밸브를 개방시키는 장치
(나) 정압작동장치의 종류 중 압력스위치방식에 대해 설명하시오.
▶ 가압용 가스가 저장용기 내에 가압되어 압력스위치가 동작되면 솔레노이드밸브가 동작되어 주밸브를 개방시키는 방식
다음은 연소방지설비에 관한 설명이다. (개정된 문제)
⦁ 연소방지설비의 전용헤드 사용시 살수헤드의 수가 4개 또는 5개일 경우 배관의 구경은 ( ① )mm로 할 것.
⦁ 방수헤드간의 수평거리는 연소방지설비의 전용헤드의 경우에는 ( ② )m 이하,
스프링클러헤드의 경우에는 ( ③ )m 이하로 할 것
⦁ 살수구역은 지하구의 길이방향으로 ( ④ )m 이하마다 또는 환기구 등을 기준으로 1개 이상 설치하되, 하나의 살수구역의 길이는 ( ⑤ )m 이상으로 할 것
▶ ① 65 ② 2 ③ 1.5 ④ 700 ⑤ 3
바닥면이 자갈로 되어 있는 절연유 봉입변압기에 물분무소화설비 설치
(다) 고압의 전기기기가 있는 경우 물분무헤드와 전기기기의 이격거리 기준을 나타낸 다음 표의 빈칸을 채우시오. (19.06.02, 14.11.15)
| 전압[kV] | 거리[cm] | 전압[kV] | 거리[cm] |
| 66 이하 | ( 70 ) 이상 | 154 초과 181 이하 | ( 180 ) 이상 |
| 66 초과 77 이하 | ( 80 ) 이상 | 154 초과 181 이하 | ( 210 ) 이상 |
| 77 초과 110 이하 | ( 110 ) 이상 | 154 초과 181 이하 | ( 260 ) 이상 |
| 110 초과 154 이하 | 150 이상 | - |
소방시설의 가압송수장치에서 주로 사용하는 펌프로 터빈펌프와 볼류트펌프가 있다. 이들 펌프의 특징을 비교하여 다음 표의 빈칸에 유, 무, 대, 소, 고, 저 등으로 작성하시오. (10.10.15)
| 구분 | 볼류트펌프 | 터빈펌프 |
| 임펠러의 안내날개(유, 무) | 무 | 유 |
| 송출유량(대, 소) | 대 | 소 |
| 송수압력(고, 저) | 저 | 고 |
| 양정 | 저 | 고 |
