2014년 소방설비기사 전기 단답 기출문제

2013년 소방설비기사 전기 실기 단답 훑어보고 옵시다! 복습 후 소방설비기사 전기 실기 단답 정리 들어가보겠습니다. 단답 자료는 글 아래에 있으며, 더불어 소방설비기사 전기 실기 합격 수기와 공부 자료 받아보시길 바랍니다.

[22. 03. 08. 자료 수정]



2013년 소방설비기사 전기 단답 기출문제

2013년 소방설비기사 전기 단답 기출문제











2014년 소방설비기사 전기 실기 단답 정리























2014년 1회 소방설비기사 전기 실기 단답 정리

/자동화재탐지설비의 중계기 설치기준에서 중계기로 직접 전력을 공급받는 경우는 어떻게 해야 하는지 설명
▶전원입력측 배선에 과전류차단기를 설치하고 전원 정전시 즉시 수신기에 표시되는 것으로 하며 상용전원 및 예비전원 시험을 할 수 있을 것
@자동화재탐지설비의 중계기 설치기준
▶수신기에서 직접 감지기회로의 도통시험을 행하지 아니하는 것에 있어서는 수신기와 감지기 사이에 설치할 것▶조작 및 점검에 편리하고 화재 및 침수 등의 재해로 인한 피해를 받을 우려가 없는 장소에 설치할 것
▶수신기에 의하여 감시되지 아니하는 배선을 통하여 전력을 공급받는 것에 있어서는 전원입력측의 배선에 과전류차단기를 설치하고 해당 전원의 정진시 즉시 수신기에 표시되는 것으로 하며, 상용전원 및 예비전원의 시험을 할 수 있도록 할 것

/3선식 배선에 의하여 상시 충전되는 유도등의 전기회로에 점멸기를 설치하는 경우에는 어떤 때에 유도등이 반드시 점등되도록 해야 하는지 5가지 (자주출제)
▶자동화재탐지설비의 감지기 또는 발신기가 작동되는 때
▶비상경보설비의 발신기가 작동되는 때
▶상용전원이 정전되거나 전원선이 단선되는 때
▶자동소화설비가 작동되는 때
▶방재업무를 통제하는 곳 또는 전기실의 배전반에서 수동으로 점등하는 때

/기동용 수압개폐장치를 사용하는 옥내소화전함과 P형 발신기를 사용한 자동화재탐지설비
(나)자동화재탐지설비의 발신기 설치기준
▶조작이 쉬운 장소에 설치하고 (스위치)는 바닥으로부터 0.8m 이상 1.5m의 높이에 설치할 것
▶특정소방대상물의 층마다 설치하되, 해당 특정소방대상물의 각 부분으로부터 하나의 발신기까지의 수평거리가 (25m) 이하가 되도록 할 것. 다만, 복도 또는 별도로 구획된 실로서 보행거리가 (40m) 이상일 경우에는 추가로 설치해야 한다.
▶발신기의 위치를 표시하는 표시등은 함의 (상부)에 설치하되, 그 불빛은 부착면으로부터 15도 이상의 범위 안에서 부착지점으로부터 (10m) 이내의 어느 곳에서도 쉽게 식별할 수 있는 적색등으로 하여야 한다.

/비상콘센트설비의 설치기준 (19-1)
▶전원회로는 각 층에 있어서 (2 이상) 되도록 설치할 것. 다만, 설치하여야 할 층의 비상콘센트가 1개인 때에는 하나의 회로로 할 수 있다.
▶전원회로는 (주배전반)에서 전용회로로 할 것. 다만, 다른 설비의 사고에 따른 영향을 받지 아니하도록 되어 있는 것에 있어서는 그러하지 아니하다.
▶콘센트마다 (배선용차단기)를 설치하여야 하며, (충전부)가 노출되지 아니하도록 할 것
▶하나의 전용회로에 설치하는 비상콘센트는 (10개) 이하로 할 것

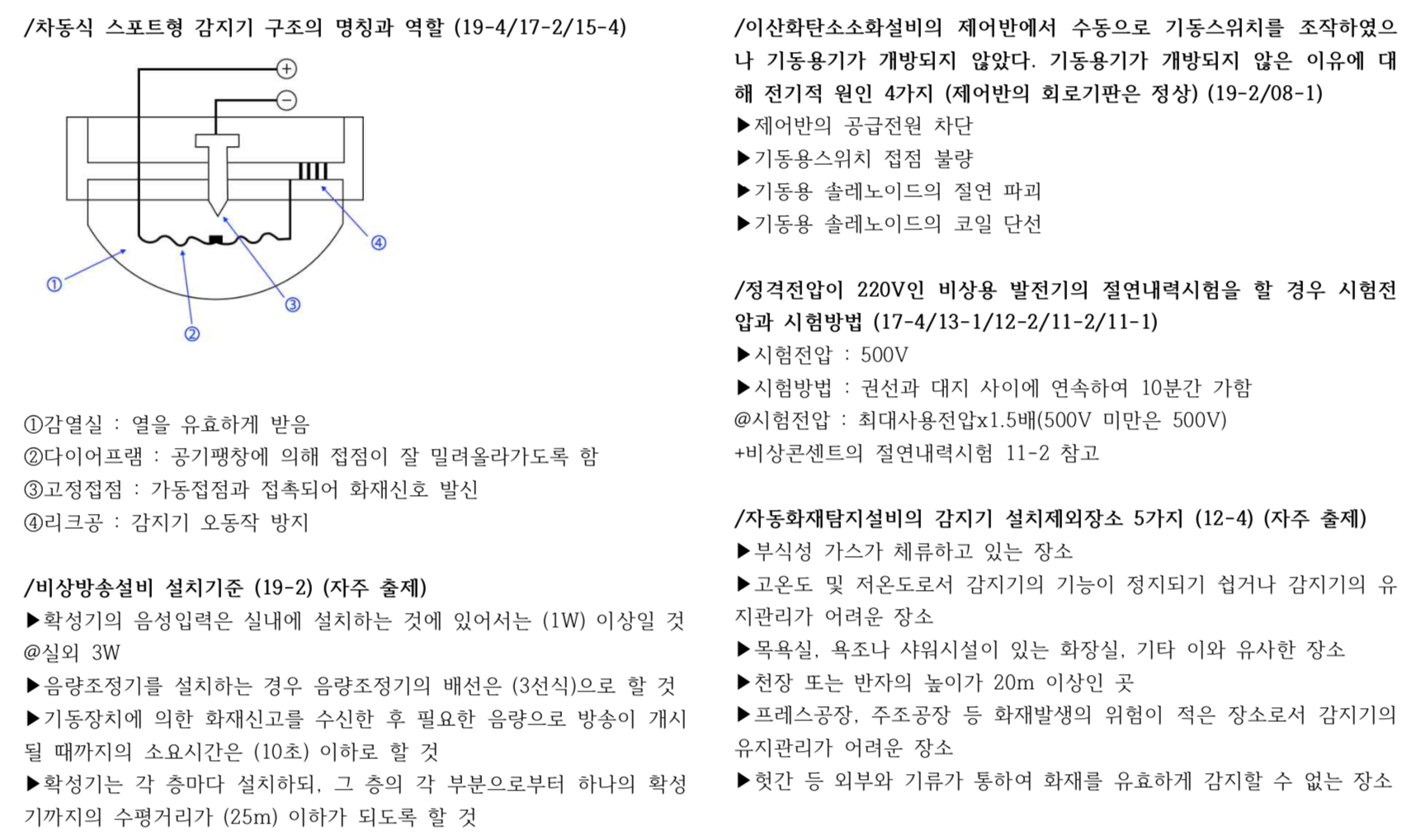

/차동식 스포트형 감지기 구조의 명칭과 역할 (19-4/17-2/15-4)
①감열실 : 열을 유효하게 받음
②다이어프램 : 공기팽창에 의해 접점이 잘 밀려올라가도록 함
③고정접점 : 가동접점과 접촉되어 화재신호 발신
④리크공 : 감지기 오동작 방지

/비상방송설비 설치기준 (19-2) (자주 출제)
▶확성기의 음성입력은 실내에 설치하는 것에 있어서는 (1W) 이상일 것
@실외 3W
▶음량조정기를 설치하는 경우 음량조정기의 배선은 (3선식)으로 할 것
▶기동장치에 의한 화재신고를 수신한 후 필요한 음량으로 방송이 개시될 때까지의 소요시간은 (10초) 이하로 할 것
▶확성기는 각 층마다 설치하되, 그 층의 각 부분으로부터 하나의 확성기까지의 수평거리가 (25m) 이하가 되도록 할 것

/이산화탄소소화설비의 제어반에서 수동으로 기동스위치를 조작하였으나 기동용기가 개방되지 않았다. 기동용기가 개방되지 않은 이유에 대해 전기적 원인 4가지 (제어반의 회로기판은 정상) (19-2/08-1)
▶제어반의 공급전원 차단
▶기동용스위치 접점 불량
▶기동용 솔레노이드의 절연 파괴
▶기동용 솔레노이드의 코일 단선

/정격전압이 220V인 비상용 발전기의 절연내력시험을 할 경우 시험전압과 시험방법 (17-4/13-1/12-2/11-2/11-1)
▶시험전압 : 500V
▶시험방법 : 권선과 대지 사이에 연속하여 10분간 가함
@시험전압 : 최대사용전압x1.5배(500V 미만은 500V)
+비상콘센트의 절연내력시험 11-2 참고

/자동화재탐지설비의 감지기 설치제외장소 5가지 (12-4) (자주 출제)
▶부식성 가스가 체류하고 있는 장소
▶고온도 및 저온도로서 감지기의 기능이 정지되기 쉽거나 감지기의 유지관리가 어려운 장소
▶목욕실, 욕조나 샤워시설이 있는 화장실, 기타 이와 유사한 장소
▶천장 또는 반자의 높이가 20m 이상인 곳
▶프레스공장, 주조공장 등 화재발생의 위험이 적은 장소로서 감지기의 유지관리가 어려운 장소
▶헛간 등 외부와 기류가 통하여 화재를 유효하게 감지할 수 없는 장소

/저압 옥내배선에서 금속관공사의 배선방법
(19-2/16-2/15-4/13-1/11-4/04-1) (자주 출제)
▶금속관을 구부릴 때 금속관의 단면이 심하게 변형되지 아니하도록 구부려야 하며, 그 안측의 반지름은 관 안지름의 (6배) 이상이 되어야 한다.
▶아웃렛박스 사이 또는 전선인입구를 가지는 기구 사이의 금속관에는 3개소를 초과하는 (직각) 또는 (직각)에 가까운 굴곡개소를 만들어서는 아니된다. 굴곡개소가 많은 경우 또는 관의 길이가 (30m)를 넘는 경우에는 풀박스를 설치하는 것이 바람직하다.

/무선통신보조설비의 무선기기접속단자 설치기준 3가지 (19-2/13-4)
▶한국산업규격에 적합하고 바닥에서 0.8m~1.5m 이하의 높이에 설치
▶지상에 설치하는 것은 보행거리 300m 이내마다 설치하고, 다른 용도로 사용되는 접속단자에서 5m 이상의 거리를 둘 것
▶보호함의 표면에 “무선기기접속단자”라고 표시한 표지를 할 것











2014년 2회 소방설비기사 전기 실기 단답 정리

/P형 발신기의 구조, 기능, 사용되는 수신기의 종류 설명 (97-2)

/비상콘센트설비 중 연면적 2000m^2 이상 7층 건물에 사용하는 비상전원 (10-4)
(가)어떤 전원설비를 사용하여야 하는지 2가지 쓰시오.
▶자가발전설비 ▶비상전원수전설비 ▶전기저장장치
(나)비상콘센트설비의 전원부와 외함 사이의 절연저항의 측정방법
▶직류 500V 절연저항계로 측정하여 20M옴 이상

/교차회로방식을 적용하지 않아도 되는 감지기 종류 8가지 (자주 출제)
▶불꽃감지기
▶정온식 감지선형 감지기
▶분포형 감자기
▶복합형 감지기
▶광전식 분리형 감지기
▶아날로그방식의 감지기
▶다신호방식의 감지기
▶축적방식의 감지기

/자탐설비의 일부분이다. P형 수신기로부터 시작하는 지구선 및 지구공통선을 감지기1, 감지기2~6을 경유하여 발신기까지 차례대로 연결하는 배선도를 완성하고, 배선방식 명칭 (08-2)
(나)배선방식
▶송배전식

/저압 옥내배선공사의 금속관공사에 이용되는 부품의 명칭
(19-4/09-2) (자주 출제, 부품 특징 암기)
(가)금속 전선관 상호간을 연결할 때 쓰여지는 배관부속자재
▶커플링(관이 고정되어 있지 않을 때),
▶유니언 커플링(관이 고정되어 있을 때)
(나)전선의 절연피복을 보호하기 위해 금속관 끝에 취부하는 것
▶부싱
(다)금속관과 박스를 고정시킬 때 쓰여지는 배관부속자재
▶로크너트

/객석유도등을 설치하지 않아도 되는 경우 2가지
▶채광이 충분한 객석(주간에만 사용)
▶통로유도등이 설치된 객석(거실 각 부분에서 거실 출입구까지의 보행거리 20m 이하)

/하나의 방호구역 내에 2이상의 화재감지기회로를 설치하고 2 이상의 화재감지기회로가 동시에 감지되는 때에 설비가 작동하는 방식을 적용하는 소화설비 5가지 (19-4/16-1/15-2/12-4)
▶분말소화설비
▶할론소화설비
▶이산화탄소 소화설비
▶준비작동식 스프링클러설비
▶일제살수식 스프링클러설비
▶할로겐화합물 및 불활성기체 소화설비
@교차회로방식

/피난구유도등의 설치높이와 표시면 (자주 출제)
(가)피난구유도등의 피난구 바닥으로부터의 설치높이
▶1.5m 이상
(나)표시면의 색상
▶녹색바탕에 백색문자
@피난구 녹백/통로 백녹
1m 이하 - 복도통/계단통/통로유도표지
1.5m 이상 – 피난구유도등/거실통로유도등

/자동화재탐지설비에서 정온식 감지선형 감지기의 설치기준 (12-2참고)
(가)감지기의 단자부와 마감고정금구와의 설치간격의 기준
▶10cm
(나)감지기의 굴곡반경 기준
▶5cm
(다)1종 감지선형 감지기와 감지구역의 각 부분과의 수평거리 기준? (단, 주요구조부는 내화구조)
▶4.5m

/자동화재탐지설비
(가)연기감지기의 설치장소의 기준 3가지
▶계단, 경사로 및 에스컬레이터 경사로
▶복도(30m 미만 제외)
▶천장 또는 반자의 높이가 15~20m 미만인 장소
(나)스포트형 감지기를 부착시 몇 도 이상 경사되지 아니하여야 하는가?
▶45도
@차동식 분포형 감지기 5도
(다)공기관식 차동식 분포형 감지기의 공기관의 노출부분은 감지구역마다 몇 m 이상이 되도록 하여야 하는가?
▶20m

2014년 4회 소방설비기사 전기 실기 단답 정리

/누전경보기의 구성요소 4가지와 기능 (20-1/19-3/19-1/14-3/04-1)

/자동화재탐지설비의 감지기 설치기준 중 축적기능이 있는 감지기 2가지와 축적기능이 없는 감지기를 사용하는 경우 3가지 (자주 출제)
(가)축적기능이 있는 감지기를 사용하는 경우
▶지하층, 무창층으로 환기가 잘 되지 않는 장소
▶실내면적이 40m^2 미만인 장소
▶감지기의 부착면과 실내바닥과의 거리가 2.3m 이하인 장소
(나)축적기능이 없는 감지기를 사용하는 경우
▶축적형 수신기에 연결 사용
▶교차회로방식에 사용
▶급속한 연소확대가 우려되는 장소
@앞에서 여러번 나왔죠?

/자동화재탐지설비에 사용되는 감지기의 절연저항시험. 사용기기와 판정기준 (19-4) (자주 출제, 절연저항시험 표 암기)
(단, 감자기의 절연된 단자간의 절연저항 및 단자와 외함간의 절연저항)
▶사용기기 : 직류 500V 절연저항계
▶판정기준 : 50M옴 이상

/연결송수관설비의 가압송수장치 설치기준 (소방기계 문제)
(가)지표면에서 최상층 방수구의 높이가 몇 m 이상의 특정소방대상물에는 연결송수관설비의 가압송수장치를 설치하여야 하는가?
▶70m
(나)송수구로부터 (5m) 이내의 보기 쉬운 장소에 바닥으로부터 높이 (0.8m 이상 1.5m 이하)로 설치할 것
(다)(1.5mm) 이상의 강판함에 수납하여 설치하고 “연결송수관설비 수동스위치”라고 표시한 표지를 부착할 것, 이 경우 문짝은 (불연재료)로 설치할 수 있다.

/단독경보형 감지기의 설치기준 (16-1)
▶각 실마다 설치하되, 바닥면적 (150m^2)을 초과하는 경우에는 (150m^2)마다 1개 이상을 설치
▶각 실(이웃하는 실내의 바닥면적이 각각 (30m^2)이고 벽체 상부의 전부 또는 일부가 개방되어 이웃하는 실내와 공기가 상호유통하는 경우에는 이를 (1개)의 실로 본다.
▶(건전지)를 주전원으로 사용하는 단독경보형 감지기는 정상적인 작동상태를 유지할 수 있도록 (건전지)를 교환할 것
▶상용전원을 주전원으로 사용하는 단독경보형 감지기의 (2차전지)는 제품검사에 합격한 것을 사용할 것

/비상방송설비가 설치된 지하 2층, 지상 10층 내화구조 업무용 건물 (12-4) (자주 출제)
(가)확성기의 음성입력은 몇 W 이상?
▶실내 1W 이상, 실외 3W 이상
(나)기동장치에 의한 화재신고를 수신한 후 필요한 음량으로 방송이 개시될 때까지의 소요시간?
▶10초 이하
(다)경보방식은 어떤 방식, 경보층의 구제적인 경우 3가지
▶경보방식 : 발화층 및 직상층 우선경보방식
▶발화층에 대한 경보층의 구체적인 경우



/무선통신보조설비의 누설동축케이블의 설치기준 (!4-1/13-4)
▶소방전용 주파수대에서 전파의 전송 또는 복사에 적합한 것으로서 (소방전용)의 것으로 할 것
▶누설동축케이블은 화재에 따라 해당 케이블의 피복이 소실된 경우에는 케이블 본체가 떨어지지 아니하도록 (4m 이내)마다 (금속제) 또는 (자기제) 등의 지지금구로 벽, 천장, 기둥 등에 견고하게 고정시킬 것. 다만, (불연재료)로 구획된 반자 안에 설치하는 경우에는 그러하지 아니하다.

/공기관식 차동식 분포형 감지기 (19-4) (자주 출제)
(가)공기관의 노출 부분은 감지구역마다 몇 m 이상?
▶20m 이상
(나)하나의 검출부분에 접속하는 공기관의 길이는 몇 m 이하?
▶100m 이하
(다)공기관과 감지구역의 각 변과의 수평거리는 몇 m 이하?
▶1.5m 이하
(라)공기관 상호간의 거리는 몇 m?(단, 주요구조부가 비내화구조)
▶6m 이하
(마)공기관의 두께와 바깥지름은 각각 몇 mm 이상?
▶두께 : 0.3mm 이상
▶바깥지름 : 1.9mm 이상

/예비전원으로 시설하는 발전기에서 부하에 이르는 전로가 있다. 발전기와 가까운 장소에 설치하여야 하는 기기의 명칭 4가지
▶개폐기
▶과전류 차단기
▶전압계
▶전류계
@축전지와 부하간 설치기기
개폐기, 과전류 차단기

/피난구 유도등에는 적색 LED와 녹색 LED가 설치되어 있다. 평상시 적색 LED가 점등되었다면 이는 무엇을 뜻하는가?
▶비상전원의 불량
@녹색 LED 점등시 – 상용전원 정상

/자동화재탐지설비의 수신기 설치기준 5가지
▶수위실 등 상시 사람이 근무하는 장소에 설치할 것
▶수신기가 설치된 장소에는 경계구역 일람도를 비치할 것
▶수신기의 음향기구는 그 음량 및 음색이 다른 기기의 소음 등과 명확히 구별될 수 있는 것으로 할 것
▶수신기는 감지기, 중계기 또는 발신기가 작동하는 경계구역을 표시할 ▶수 있는 것으로 할 것
하나의 경계구역은 하나의 표시등 또는 하나의 문자로 표시되도록 할 것

/임피던스 미터의 용도 및 측정방법 각각 3가지 (15-2/산업 13-1)
(가)용도
▶저항 측정
▶인덕턴스 측정
▶커패시턴스 측정
(나)측정 방법
①주파수 범위를 설정한다.
②측정하고자 하는 부품의 양단에 탐침을 접촉한다.
③임피던스를 측정한다.



반응형

2014년 소방설비기사 전기분야 실기 단답 정리.pdf

0.16MB



이제 절반 왔습니다. 하루 하나씩 이전에 봤던 것도 눈으로 읽어주시면 기억에 오래 남을 겁니다.
