2017년 소방설비기사 전기 단답 기출문제

2016년 소방전기 실기 단답 읽어보시고, 2017년 소방설비기사 전기 실기 단답 정리해보겠습니다. 단답 자료는 글 아래에 첨부해뒀습니다. 소방설비기사 전기 실기 합격 후기와 요점정리 자료가 도움되시길 바랍니다.

[22. 03. 08. 자료 수정]



2016년소방설비기사 전기 단답 기출문제

2016년 소방설비기사 전기 단답 기출문제









2017년 소방설비기사 전기 실기 단답 정리

















2017년 1회 소방설비기사 전기 실기 단답 정리

/준비작동식 스프링클러설비에 관한 배선연결계통도
(16-2/15-1/14-2/13-1/12-1)
(나)음향장치는 어떤 경우에 작동하는지 쓰시오.
▶감지기 A B 회로 중 1개 회로 이상이 작동한 경우
(다)준비작동밸브의 2차측 주밸브를 잠근 상태에서 유수검지장치의 전기적 작동방법 2가지
▶슈퍼비조리판넬의 기동스위치를 ON한다.
▶A, B 회로가 다른 두 개의 감지기를 동시에 작동한다.
(라)감지기의 회로방식을 감지기 A B 회로로 구분하여 결선하는 이유, 무슨 회로 방식
▶이유 : 감지기 오동작 방지
▶회로방식 : 교차회로방식
(마) (라)와 같은 회로방식을 적용하지 않고 하나의 회로로 구성하여도 무방한 감지기 종류 3가지
▶불꽃감지기
▶정온식 감지선형 감지기
▶분포형감지기
▶복합형감지기
▶광전식 분리형 감지기
▶아날로그방식 감지기
▶다신호방식 감지기
▶축적방식 감지기

/축전지설비 기능점검시 필요한 점검기구 4가지 (09-2)
▶비중계
▶스포이트
▶절연저항계
▶전류전압측정계

/자탐의 수신기를 보니 스위치주의등이 점멸.
어떤 경우에 점멸하는지 그 원인 2가지 (07-2)
▶자동복구스위치 ON시
▶도통시험스위치 ON시
▶동작시험스위치 ON시
▶지구경종 정지스위치 ON시
▶주경종 정지스위치 ON시

/소방용케이블과 다른 용도의 케이블을 배선전용실에 함께 배선할 때
(17-2/11-2/09-2) (자주출제, 그림은 09년 확인)
(가)소방용 케이블을 내화성능을 갖는 배선전용실 등의 내부에 소방용이 아닌 케이블과 함께 노출하여 배선할 때 소방용 케이블과 다른 용도의 케이블간의 피복과 피복간의 이격거리는 (15cm) 이상이어야 한다.
(나)부득이하여 이격시킬 수 없어 불연성 격벽을 설치한 경우에 격벽의 높이는 (가장 굵은 케이블 지름의 1.5배) 이상이어야 한다.

/자동화재탐지설비의 구성요소인 감지기의 개략적인 회로.
(19-2/07-1)
(가)이와 같은 기본회로를 갖는 감지기의 구체적인 명칭
▶불꽃감지기(광기전력 효과형)
(나)초전자소자는 상황화글리신(TGS), 세라믹의 티탄산납, 폴리플루오르화비닐이 사용되고 있다.
이들 소자에서 발생되는 초전효과 또는 파이로효과는 무엇인지 쓰시오
▶초전자소자에 빛을 가하면 기전력이 발생되는 현상
(다)상기회로의 감지기는 어떤 화재성상에 민감한 응답특성을 가지고 있는지 쓰시오.
▶불꽃연소
(라)불꽃감지기의 설치기준
▶감지기는 (공칭감시거리)와 (공칭시야각)을 기준으로 감시구역이 모두 포용될 수 있도록 설치할 것
▶감지기는 화재감지를 유효하게 감지할 수 있는 (모서리) 또는 (벽) 등에 설치할 것
▶감지기를 (천장)에 설치하는 경우에는 바닥을 향하여 설치할 것
▶수분이 많이 발생할 우려가 있는 장소에는 방수형으로 설치할 것

/감지기가 그림과 같이 배치되어 있을 때 연결의 예에 따라 실제배선도를 완성하시오. (13-1)

/스프링클러설비의 감시제어반에서 도통시험 및 작동시험을 할 수 있어야 하는 회로 5가지
▶기동용 수압개폐장치의 압력스위치회로
▶유수검지장치 또는 일제개방밸브의 압력스위치회로
▶일제개방밸브를 사용하는 설비의 화재감지회로
▶수조 또는 물올림탱크의 저수위감지회로
▶급수배관에 설치되어 있는 개폐밸브의 폐쇄상태 확인회로

/저압옥내배선의 금속관 공사에 있어서 금속관과 박스 그 밖의 부속품
(16-2/15-4/14-1/13-1/11-4/04-1/00-2/97-4)
▶저압옥내배선의 사용전압이 400V 미만인 경우 관에는 (제 3종 접지공사)를 할 것. 다만, 다음 중 1에 해당하는 경우는 그러하지 아니하다.
-관의 길이(2개 이상의 관을 접촉하여 사용하는 경우에는 그 전체의 길이를 말한다.)가 (4m) 이하인 것을 건조한 장소에 시설하는 경우
-옥내배선의 사용전압이 직류 300V 또는 교류 대지전압 150V 이하인 경우에 그 전선을 넣는 관의 길이가 (8m) 이하인 것을 사람이 쉽게 접촉할 우려가 없도록 시설하는 때 또는 (건조한 장소)에 시설하는 때
▶저압옥내배선의 사용전압이 400V 이상인 경우 관에는 (특별 제 3종 접지공사)를 할 것. 다만, 사람이 접촉할 우려가 없도록 시설하는 경우에는 (제 3종 접지공사)에 의할 수 있다.

접지공사 부분은 개정된 것. 중간부분만 암기할 것











2017년 2회 소방설비기사 전기 실기 단답 정리

/가스누설경보기 (10-1/08-4)
(가)수신 개시로부터 가스누설표시까지의 소요시간은 몇 초 이내이며, 지구등은 등이 켜질 때 어떤 색으로 표시되어야 하는지 쓰시오.
▶60초 이내, 황색
(나)예비전원으로 사용하는 축전지의 종류
▶알칼리계 2차축전지, 리튬계 2차축전지 또는 무보수 밀폐형 연축전지
(다)예비전원의 용량
▶1회선용 : 감시상태를 20분간 계속한 후 유효하게 작동되어 10분간 경보할 수 있는 용량
▶2회로 이상 : 연결된 모든 회로에 대하여 감시상태를 10분간 계속한 후 2회선을 유효하게 작동시키고 10분간 경보할 수 있는 용량
(라)경보기와 절연된 충전부와 외함간 및 절연된 선로간의 절연저항은 DC 500V 절연저항계로 측정한 값
▶절연된 충전부와 외함간 : 5M옴 이상
▶절연된 선로간 : 20M옴 이상

/소방용케이블과 다른 용도의 케이블을 배선전용실에 함께 배선할 때
(17-1/17-2/11-2/09-2) (자주출제, 그림은 09년 확인)
(가)소방용 케이블을 내화성능을 갖는 배선전용실 등의 내부에 소방용이 아닌 케이블과 함께 노출하여 배선할 때 소방용 케이블과 다른 용도의 케이블간의 피복과 피복간의 이격거리는 (15cm) 이상이어야 한다.
(나)부득이하여 이격시킬 수 없어 불연성 격벽을 설치한 경우에 격벽의 높이는 (가장 굵은 케이블 지름의 1.5배) 이상이어야 한다.

/옥내소화전설비의 감시 및 동력제어반의 연결계통도 (12-4/09-4)
(나)옥내소화전설비에는 제어반을 설치하되, 감시제어반과 동력제어반으로 구분하여 설치하여야 한다. 감시제어반의 기능은?
▶각 펌프의 작동 여부를 확인할 수 있는 (표시등) 및 (음향경보기능)이 있어야 할 것
▶각 펌프를 자동 및 수동으로 작동시키거나 작동을 중단시킬 수 있어야 할 것
▶비상전원을 설치한 경우에는 상용전원 및 비상전원 공급 여부를 중단시킬 수 있어야 할 것
▶수조 또는 물올림탱크가 (저수위)로 될 때 표시등 및 음향으로 경보할 것
▶기동용 수압개폐장치의 압력스위치회로, 수조 또는 물올림탱크의 감시회로마다 (도통시험) 및 (작동시험)을 할 수 있어야 할 것

/청각장애인용 시각경보장치 설치기준 (19-1) (자주 출제)
▶복도, 통로, 청각장애인용 객실 및 공용으로 사용하는 (거실)에 설치하며, 각 부분에서 유효하게 경보를 발할 수 있는 위치에 설치할 것
▶공연장, 집회장, 관람장 또는 이와 유사한 장소에 설치하는 경우에는 시선이 집중되는 (무대부) 부분 등에 설치할 것
▶바닥으로부터 (2m) 이상 (2.5m) 이하의 높이에 설치할 것. 다만, 천장의 높이가 2m 이하는 (천장)에서 (0.15m) 이내의 장소에 설치하여야 한다.
▶광원은 전용의 축전지설비 또는 전기저장장치에 의하여 점등되도록 할 것.(단 시각경보기에 작동전원을 공급할 수 있도록 형식승인을 얻은 수신기를 설치한 경우는 제외)

/옥내소화전설비의 비상전원으로 자가발전설비 또는 축전지설비를 설치할 때, 비상전원 설치기준 5가지
▶점검에 편리하고 화재 및 침수 등의 재해로 인한 피해를 받을 우려가 없는 곳에 설치
▶옥내소화전설비를 유효하게 20분 이상 작동할 수 있을 것
▶상용전원으로부터 전력의 공급이 중단된 때에는 자동으로 비상전원으로부터 전력을 공급받을 수 있을 것
▶비상전원의 설치장소는 다른 장소와 방화구획하여야 하며, 그 장소에는 비상전원의 공급에 필요한 기구나 설비 외의 것을 두지 말 것(단, 열병합발전설비에 필요한 기구나 설비 제외)
▶비상전원을 실내에 설치하는 때에는 그 실내에 비상조명등 설치

/차동식 스포트형 감지기 구조. 각 번호의 명칭과 역할 설명
(19-4/15-4/14-1)

㉮리크공
감지기 오동작 방지
㉯고정접점
가동접점과 접촉되어 화재신호 발신
㉰다이어프램
공기팽창에 의해 접점이 잘 밀려 올라가도록 함
㉱감열실
열을 유효하게 받음

/통로유도등 (08-1)
(가)알맞은 내용을 쓰시오.

구 분	복도통로유도등	거실통로유도등	계단통로유도등
설치장소	복도	(거실의 통로)	계단
설치방법	구부러진 모퉁이 및 보행거리 20m마다	(구부러진 모퉁이 및 보행거리 20m마다)	각 층의 경사로참 또는 계단참마다
설치높이	(바닥으로부터 높이 1.0m 이하)	바닥으로부터 높이 1.5m 이상	바닥으로부터 높이1.0m 이하

(나)계단통로유도등은 비상전원의 성능에 따라 유효점등시간 동안 등을 켠 후 주위조도 0lx인 상태에서 조도의 측정방법과 조도기준에 대하여 쓰시오.
▶바닥면 또는 디딤바닥면으로부터 높이 2.5m의 위치에 그 유도등을 설치하고 그 유도등의 바로 밑으로부터 수평가리로 10m 떨어진 위치에서의 법선조도가 0.5lx 이상
(다)퉁로유도등 표시면의 바탕색?
▶백색

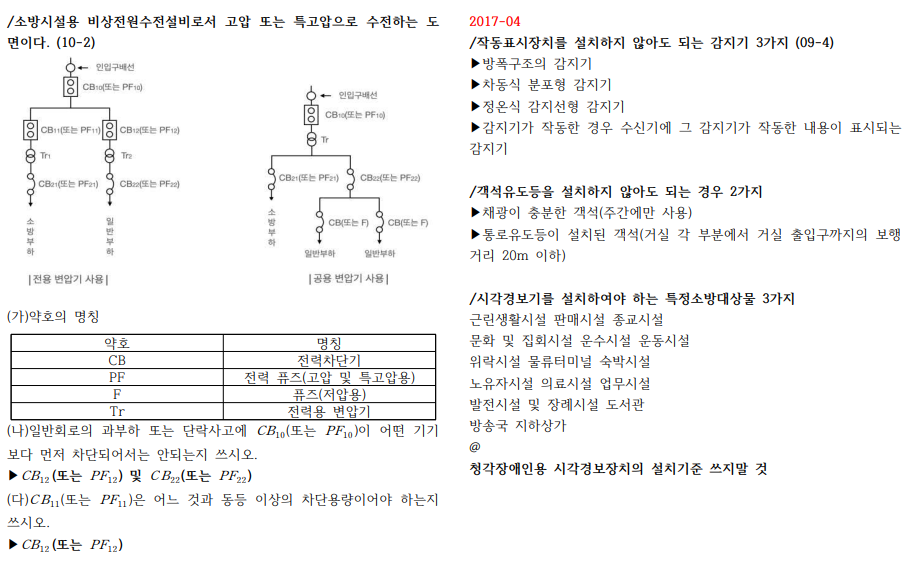

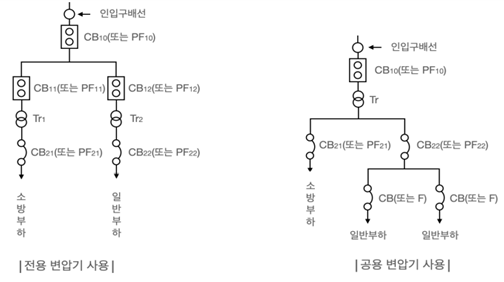

/소방시설용 비상전원수전설비로서 고압 또는 특고압으로 수전하는 도면이다. (10-2)
(가)약호의 명칭

약호	명칭
CB	전력차단기
PF	전력 퓨즈(고압 및 특고압용)
F	퓨즈(저압용)
Tr	전력용 변압기

(나)일반회로의 과부하 또는 단락사고에 CB10(또는 PF10)이 어떤 기기보다 먼저 차단되어서는 안되는지 쓰시오.
CB12(또는 PF12) 및 CB22(또는 PF22)
(다)CB11(또는 PF11)은 어느 것과 동등 이상의 차단용량이어야 하는지 쓰시오.
CB12(또는 PF12)













2017년 4회 소방설비기사 전기 실기 단답 정리

/작동표시장치를 설치하지 않아도 되는 감지기 3가지 (09-4)
▶방폭구조의 감지기
▶차동식 분포형 감지기
▶정온식 감지선형 감지기
▶감지기가 작동한 경우 수신기에 그 감지기가 작동한 내용이 표시되는 감지기

/객석유도등을 설치하지 않아도 되는 경우 2가지
▶채광이 충분한 객석(주간에만 사용)
▶통로유도등이 설치된 객석(거실 각 부분에서 거실 출입구까지의 보행거리 20m 이하)

/시각경보기를 설치하여야 하는 특정소방대상물 3가지
근린생활시설 판매시설 종교시설
문화 및 집회시설 운수시설 운동시설
위락시설 물류터미널 숙박시설
노유자시설 의료시설 업무시설
발전시설 및 장례시설 도서관
방송국 지하상가
@
청각장애인용 시각경보장치의 설치기준 쓰지말 것

/누전경보기의 설치 회로도이다. 각 물음에 답하라.
(도면의 틀린 부분은 모두 정상회로로 수정한 것으로 가정하고 답할 것) (17-4/10-4/05-4/02-4)
(가)회로에서 틀린 부분 3가지 지적하여 바른 방법으로 설명
▶틀린 곳 : 단상 3선식 변압기 2차측의 전로 중 영상변류기가 1선만 관통시켜 설치되어 있다.
▶정정방법 : 3선을 모두 영상변류기에 관통시킨다.
▶틀린곳 : 제2종 접지선이 각각 영상변류기의 전원측과 부하측에 설치되어 있다.
▶정정방법 : 제2종 접지선은 영상변류기의 전원측에 설치한다.
▶틀린곳 : 개폐기(차단기) 2차측 중선선에 퓨즈가 설치되어 있다.
▶정정방법 : 개폐기(차단기) 2차측 중선선은 동선 등으로 직결하여야 한다.
(나)A의 접지선에 접지하여야 할 접지의 종류?
2종 접지공사
(다)회로에서의 수신기(1급)는 경계전로의 전류가 몇 A 초과의 것?
▶60A 초과

정격전류	누전경보기의 종별
60A 초과	1급
60A 이하	1급 또는 2급

(라)회로의 음향장치에서 음량은 장치의 중심으로부터 1m 떨어진 위치에서 몇 dB 이상이 되어야 하는가?
▶70dB
(마)회로에서 C(과전류 차단기)의 용량은 몇 A 이하이어야 하는가?
▶15A 이하
@배선용 차단기 – 20A 이하
(바)회로의 음향장치는 정격전압의 몇 % 전압에서 음향을 발할 수 있어야 하는가?
▶80%
(사)회로에서 변류기의 절연저항을 측정하였을 경우 절연저항계값은 몇 M옴 이상이어야 하는가?
(단, 1차 코일 또는 2차 코일과 외부 금속부와의 사이로 차단기의 개폐부에 DC 500V 메거 사용)
▶5M옴
(아)누전경보기 공칭작동전류치는 몇 mA 이하이어야 하는가?
▶200mA 이하

공칭작동전류치	감도조정장치의 조정범위
200mA 이하	1A 이하

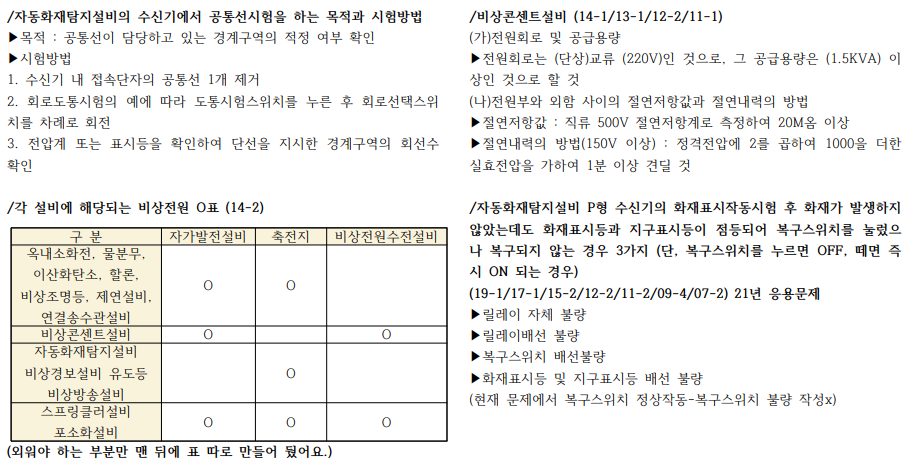

/자동화재탐지설비의 수신기에서 공통선시험을 하는 목적과 시험방법
▶목적 : 공통선이 담당하고 있는 경계구역의 적정 여부 확인
▶시험방법
1. 수신기 내 접속단자의 공통선 1개 제거
2. 회로도통시험의 예에 따라 도통시험스위치를 누른 후 회로선택스위치를 차례로 회전
3. 전압계 또는 표시등을 확인하여 단선을 지시한 경계구역의 회선수 확인

/각 설비에 해당되는 비상전원 O표 (14-2)

구 분	자가발전설비	축전지	비상전원수전설비
옥내소화전, 물분무, 이산화탄소, 할론, 비상조명등, 제연설비, 연결송수관설비	O	O
비상콘센트설비	O		O
자동화재탐지설비, 비상경보설비, 유도등, 비상방송설비		O
스프링클러설비 포소화설비	O	O	O

(외워야 하는 부분만 맨 뒤에 표 따로 만들어 뒀어요.)

/비상콘센트설비 (14-1/13-1/12-2/11-1)
(가)전원회로 및 공급용량
▶전원회로는 (단상)교류 (220V)인 것으로, 그 공급용량은 (1.5KVA) 이상인 것으로 할 것
(나)전원부와 외함 사이의 절연저항값과 절연내력의 방법
▶절연저항값 : 직류 500V 절연저항계로 측정하여 20M옴 이상
▶절연내력의 방법(150V 이상) : 정격전압에 2를 곱하여 1000을 더한 실효전압을 가하여 1분 이상 견딜 것

/자동화재탐지설비 P형 수신기의 화재표시작동시험 후 화재가 발생하지 않았는데도 화재표시등과 지구표시등이 점등되어 복구스위치를 눌렀으나 복구되지 않는 경우 3가지 (단, 복구스위치를 누르면 OFF, 떼면 즉시 ON 되는 경우)
(19-1/17-1/15-2/12-2/11-2/09-4/07-2) 21년 응용문제
▶릴레이 자체 불량
▶릴레이배선 불량
▶복구스위치 배선불량
▶화재표시등 및 지구표시등 배선 불량
(현재 문제에서 복구스위치 정상작동-복구스위치 불량 작성x)

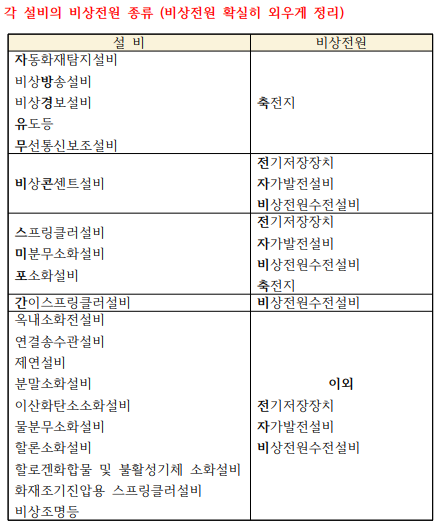

각 설비의 비상전원 종류 (비상전원 확실히 외우게 정리)

설 비	비상전원
자동화재탐지설비 비상방송설비 비상경보설비 유도등 무선통신보조설비	축전지
비상콘센트설비	전기저장장치 자가발전설비 비상전원수전설비
스프링클러설비 미분무소화설비 포소화설비	전기저장장치 자가발전설비 비상전원수전설비 축전지
간이스프링클러설비	비상전원수전설비
옥내소화전설비 연결송수관설비 제연설비 분말소화설비 이산화탄소소화설비 물분무소화설비 할론소화설비 할로겐화합물 및 불활성기체 소화설비 화재조기진압용 스프링클러설비 비상조명등	전기저장장치 자가발전설비 비상전원수전설비





반응형

2017년 소방설비기사 전기분야 실기 단답 정리.pdf

0.22MB



주말까지 20년도 마무리 해야겠습니다. 휴.. 이제 계속 보시던 분들은 어느정도 눈에 들어오실거에요. 중복되는 문제도 있고, 제가 따로 봐달라는 부분이 기출문제로 연관되어 나오고 있죠??? 누적되면 금방금방 암기되실테니 천천히 한챕터씩 끝내봅시다.
